WAGO – Leiterplattensteckverbinder THR-Stiftleiste Lötstift 231-13#4044918936200 1,0×1,0,gerade,sw − 170 Stück

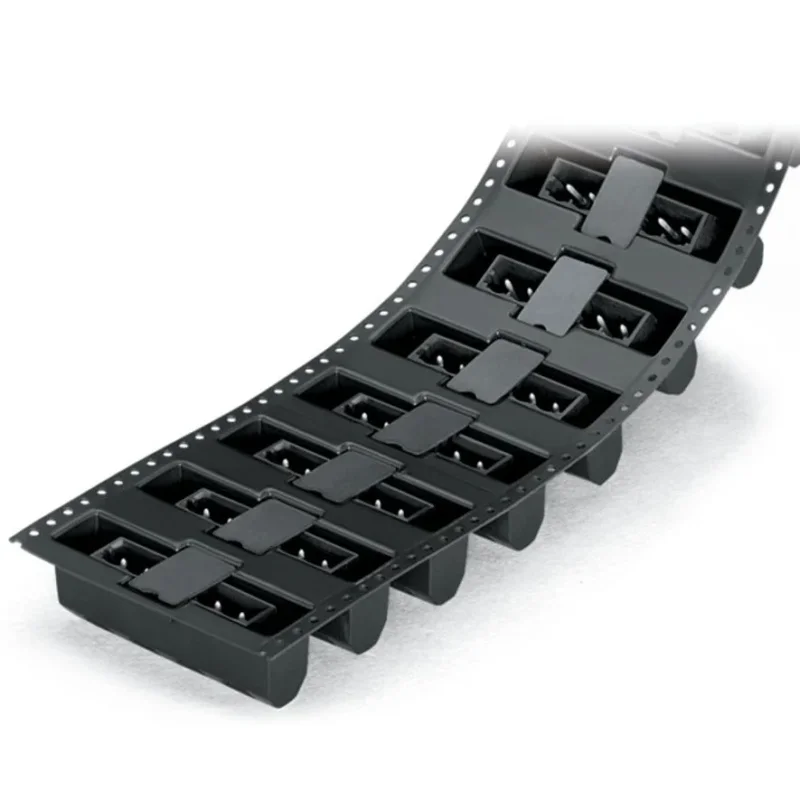

THR-Stiftleiste
Lötstift 1,0 x 1,0 mm
gerade
im Gurt
Rastermaß 5 mm
4-polig
schwarz

Stiftleiste Serie 231 mit Rastermaß 5 mm

Die Stiftleiste hat die Artikelnummer 231-134/001-000/105-604/997-407 und verspricht eine reibungslose Elektroinstallation. Setzen Sie beim Design-In Ihres Gerätes auf zuverlässige Sicherheit: Mit Leiterplatten-Steckverbindern haben Sie vielseitige Verwendungsmöglichkeiten. In Breite x Höhe x Tiefe sind die Abmessungen (23,2 x 14,4 x 8,4) mm. Für die Kontaktoberfläche wurde Zinn verwendet. Das MCS &quot
Multi Connection System&quot
von WAGO umfasst insgesamt 7 Familien in den Rastermaßen 2,5 mm bis 10,16 mm und bietet mit dem Leiterquerschnittsbereich von 0,08 bis 25 mm2 ein großes Portfolio an Einsatzmöglichkeiten. Der Leiterplatten-Steckverbinder wird mittels THR auf die Platine gelötet.

Technische Details Verbindungsart flexibler Leiterplattenverbinder Steckverbinderausführung freier Steckverbinder Kontaktausführung Stift Polzahl 4 Anzahl der Steckkontaktreihen 1 Rastermaß der Kontakte 5 mm Rastermaß der Anschlüsse 5 mm Winkel Leiterplatte/Kontakt 90° (vertikal nach oben) Bemessungsstrom In 12 A Bemessungsspannung 320 V Bemessungsstoßspannung 4 kV Überspannungskategorie III Verschmutzungsgrad 2 Werkstoff der Kontaktbeschichtung Zinn Ausführung des elektrischen Anschlusses THR-Anschluss Länge des Pins 2,4 mm Geeignet für Leiterplattendicke 1,5 mm Werkstoff des Isolierkörpers Thermoplast Gehäusefarbe schwarz Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0 Betriebstemperatur -60..100 °C Art der Leiterplattenbefestigung Anschlusskontakt Befestigungsart löten Art der Banderolierung Blistergurt (für SMD)
